本產品根據中華人民共和國公共安全行業標準《GA137-2016銀行自助設備防護艙安全性要求》和中華人民共和國公共安全行業標準《GA38-202]銀行安全防范要求》設計制造。

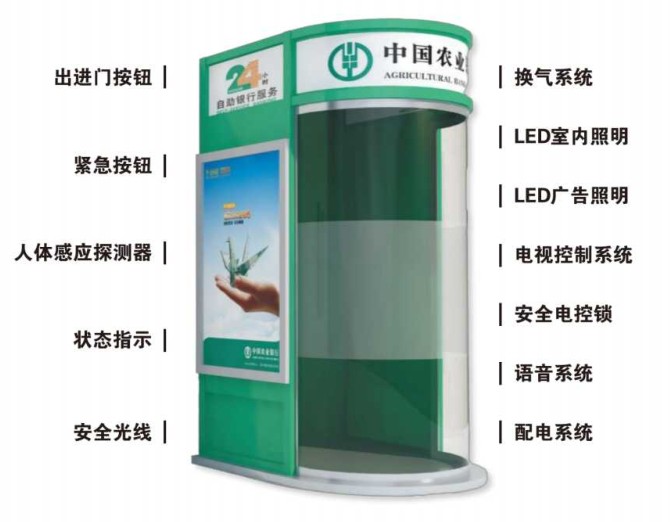

        本產品由整體鋼架結構、防爆防砸玻璃、電控?zé)粝洹⒄Z音系統、紅外探測器、防暴緊急按鈕、電控鎖、防尾隨系統等組成。外形美觀、安全保密、堅固耐用，具備語音提示、紅外感應、智能照明、防尾隨、防滯留、防盜搶等功能。

      1、自助設備智能防護艙產品技術參數及性能要求

      1.1系統功能要求

      防護艙由艙體、艙門、鎖具、控制系統等部分組成。具有人體檢測及控制鎖具啟閉、語音提示、通風和照明裝置啟閉、監控報警、語音對講及遠程聯網等功能的系統。

      產品通過公安部型式檢驗合格，符合GA38-2021中相關要求，鎖具符合GA/T73-2015或GA374-2019的要求。

      1.2一般要求

      1）材質：采用304無指紋不銹鋼板厚1.2mm、防砸玻璃厚13mm(艙體外圍)、夾膠 玻璃厚13mm(艙體內隔板)。

      2）防護艙外型尺寸：高2400*寬1100*深950mm，形象頂高為300-350mm.

      3）銀行自助設備防護艙（以下簡稱：防護艙）各部件表面光滑、平整，無尖棱、無毛刺，與人體可能接觸的部位沒有突出物。焊接部位沒有焊渣、棱角，噴涂部件表面色澤均勻，無流掛、氣泡現象。

      4）防護艙的艙門和艙體側板采用透明材料，透明材料無劃痕、氣泡等缺陷，透光率86.8%。透明材料在距地面0.8 m?1.7 m區域應采取半透明處理措施，確?？蛻羰褂米灾O(shè)備時，艙外人員可以看清內部是否有人，但不能看清其操作過程。多個相連的防護艙可共用側板，共用側板采用透明材料的也采取半透明處理措施。

      5）各種產品標牌、警示標識、圖案和文字清晰、牢固。

      6）內部布線排布整齊、固定牢固，且有保護措施，不裸露在外。接插件置于封閉的剛性防護體內。防護艙客戶操作區無電源插座和信息接口。

      7）加裝防護艙不影響自助設備自帶視頻監控設備的效果。

      8）防護艙使用的材料、人體探測、監控、報警、鎖具等符合國家或行業的有關要求。

      1.3實體防范要求

    （1）框架

      1)框架（含立柱、橫梁）使用厚度為1.2mm的304無指紋不銹鋼板整體折彎成型。

      2)艙體立柱的寬度和深度65mm；橫梁的寬度和深度65mm。框架上裝透明材料側板的凹槽深度大于或等于15mm。

      3)方形艙框架內側或門扇外側有止口，以保證艙門由內向外開啟。

      4)框架上安裝透明材料的凹槽為整體嵌入式結構，深度13mm。

    （2）透明材料：

      艙體門及外圍部分采用防砸玻璃，其防砸性能達到GA844-2018《防砸透明材料》中A級要求；

      靠墻安裝側面及聯體艙內隔板采用夾膠玻璃， 夾膠玻璃的性能達到《GB 15763.3-2009 建筑用安全玻璃 第3部分：夾層玻璃》中的有關要求；

      玻璃沒有劃痕、氣泡等缺陷；單片玻璃的厚度6mm。其透光率86.8%。

      透明材料四邊嵌入艙體框架凹槽的深度為 13mm，并注膠固定。使用膠液粘接的部位，涂抹均勻、平滑，無殘余膠體。單片夾膠玻璃的面積小于或等于2m2。

   （3）艙門

      1)防護艙艙門上使用的防砸玻璃四周有金屬防護框架，其寬度和厚度大于或等于60mm×40mm。艙門處于關閉狀態時，門扇與門框間隙：固定側小于或等于3mm，開啟側小于或等于3mm。：

      2)方形防護艙宜使用手動門，其性能符合下列要求：

      （1）艙門使用有防夾手功能的鉸鏈，承受力大于或等于50kg。

      （2）門扇鉸鏈轉動靈活，在不大于49N的拉力作用下，門體靈活轉動90-110°.

      （3）門上安裝機械電控鎖具，鎖孔不外露，鎖具符合國家標準的要求。

      （4）鎖具能在艙內手動開啟。

      （5）艙內無客戶時，鎖具為開啟狀態，或在艙外可通過按鈕開鎖。

      （6）門扇配置閉門器，滿足《QB/T 2698-2013 閉門器》中的有關要求。

      （7）客戶進入操作區且門扇關閉后，鎖具自動鎖閉。

      3)配置應急開鎖裝置。

    （4）艙頂

      1)室外防護艙的艙頂框架、外板使用厚度大于或等于 1.2mm 的鋼板或強度相當?shù)牟牧现谱??？蚣軐挾群蜕疃葢?yīng)≥20mm，內板與艙體框架牢固連接；外板進行防水、防腐蝕處理，頂板有一定的斜面，防止積水。

      2)室內防護艙，其外形高度應大于或等于 2400mm。

      3)室內穿墻式ATM防護艙，艙頂有百頁式通風孔，防護艙距離地面100mm以內宜  留有空隙，保持艙內通風透氣。

      4)室外穿墻式自助設備加裝的防護艙，艙頂封閉，艙頂內安裝通風設備，防護艙距離地面100mm以內宜留有空隙，保持艙內通風透氣。

    （5）安裝要求

      防護艙與墻體或地面牢固連接，連接螺栓大于或等于 M12，深入墻體或地面大于等于100mm。若墻體或地面不宜固定，在墻體或地面相應位置澆筑混凝土，而后在混凝土處采用螺栓固定。安裝后的防護艙結構部件不能從外面用普通手工工具拆卸。

      1.4技術防范要求

      （1）系統總要求?？刂葡到y(tǒng)由人體感應裝置、防尾隨裝置、控制中心等部分組成，控制鎖具啟閉、照明、通風、語音提示設備等。

      （2）防尾隨裝置。防護艙的控制系統中有防尾隨控制裝置，當客戶進入艙體后，防尾隨裝置啟動，鎖具閉合鎖定艙門，為客戶使用自助設備時提供獨立空間。

      （3）人體探測裝置。艙內安裝人體探測裝置（如紅外、微波），探測裝置能對艙內距地面1100mm以上區域進行探測。探測裝置隱蔽、牢固安裝，不能被輕易拆除。

      （4）語音裝置。艙內配置語音提示裝置，當客戶進、出艙時，告知注意事項， 有各種安全提示語音。

      （5）通風和照明裝置

      1)具有封閉艙頂?shù)膽敉庑头雷o(hù)艙安裝由自動溫控系統控制的通風。

      2)室內防護艙根據現場環境情況可安裝由光感裝置自動控制或設置啟閉時間的照明設備。

      3)艙內距地面1200mm平均照度大于或等于300lx。

      靠墻安裝的艙側面以及多機位聯體防護艙隔墻采用夾膠玻璃，其他面為防砸玻璃， 艙體材質為 304 無指紋不銹鋼。
